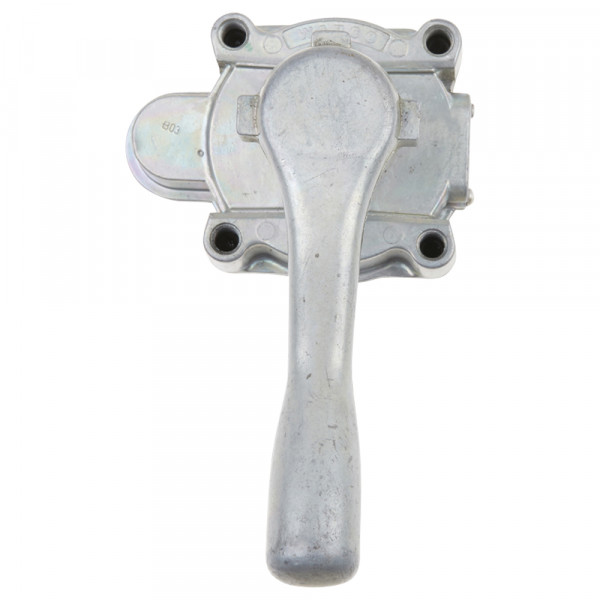

Szintezőszelep emelés és sűlyesztés "463.032.020.0 ""Wabco"""
raktáron
- Tételszám: DRUXXX600018
- Szállítási súly: 1,18 kg
Steuerung des Anhebens und Absenkens luftgefederter Fahrzeuge durch den Handhebel.... mehr
Steuerung des Anhebens und Absenkens luftgefederter Fahrzeuge durch den Handhebel.
Bei Varianten mit Totmannschaltung stellt sich zur Unfallverhütung der Handhebel beim Loslassen automatisch in die Ruheposition zurück.
Bei Varianten mit Totmannschaltung stellt sich zur Unfallverhütung der Handhebel beim Loslassen automatisch in die Ruheposition zurück.
- Bauen Sie das Drehschieberventil senkrecht ein, so dass die Entlüftung 3 nach unten zeigt.
- Befestigen Sie das Drehschieberventil mit vier Schrauben M8.
- Bringen Sie das mitgelieferte Schild mit der Anzeige der Hebelstellungen unterhalb des Hebels an.
Technische Daten:
- Anschlussgewinde 1: M16x1,5
- Anschlussgewinde 21/22/23/24: M12x1,5
- Betriebsdruck max.: 10 bar
- Thermischer Anwendungsbereich: -40 °C bis +80 °C
- Grifflänge: 122 mm
Anschlussbelegung:
- 1=Vorratsbehälter / 3=Entlüftung
- 21=Luftfederventil / 22=Luftfederbalg
- 23=Luftfederventil / 24=Luftfederbalg
Lieferumfang:
- 1x Ventil
- 1x Befestigungsschild "Hebestellungen"
