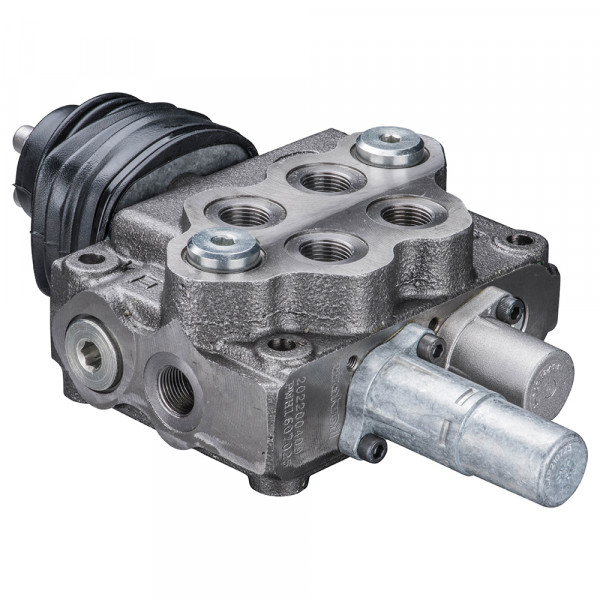

Steuerventil LCB SD 5/2/18/513 / mit Direktaufsatz und Hebel

Szállítási idő 2 - 5 nap

Tételszám: HSVWAL120017
Szállítási súly: 5,50 kg

Bei der Bedienvariante handelt es sich um einen Direktaufsatz in Monoblockbauweise. Durch... mehr

Bei der Bedienvariante handelt es sich um einen Direktaufsatz in Monoblockbauweise. Durch das mit zwei Steuerkolben ausgeführte Wegeventil kann der Durchfluss bestimmt werden, wobei ein einstellbares Überdruckventil zu hohe Drücke vermeidet.
Als Besonderheit bietet dieses Ventil einen Kreuzsteuerhebel, wodurch die zwei Kolben mit nur einem Hebel geregelt werden können.

Bei einem maximalen Durchfluss von 45 Liter/min. (mit möglicher Druckweiterführung oder einsetzbarem Verschlussstopfen) ist das Ventil mit einem doppeltwirkendem Steuerkolben mit Federrückstellung und einem doppeltwirkenden Kolben mit Raste in »Schwimmstellung« ausgeführt .

Technische Daten:

SD 5 - Durchfluss max. 45 Liter/min. (Druckweiterführung oder z.B. für John Deere Verschlussstopfen einsetzbar).
- Einschraubgewinde: Verbraucher = R3/8", Pumpe, Tank = R3/8"
- Maximaler Arbeitsdruck: 315 bar
- Mit integriertem, einstellbaren Überdruckventil
/2 = 2 Steuerkolben
/18 = doppeltwirkend mit Federrückstellung
/513 = doppeltwirkend mit Raste in »Schwimmstellung«

Vor der Installation unserer Steuerventile sind folgende Punkte zu beachten:
• Das Ventil kann in jeder Einbaulage montiert werden
• Die Montage des Ventils darf nur auf einer planen Oberfläche erfolgen
• Das Ventil nie direkt mit einem Hochdruckwasserstrahl besprühen
• Beim Lackieren unbedingt darauf achten, dass alle Öffnungen durch Verschlussschrauben geschlossen sind
• Bei der Montage darauf achten, dass kein Schmutz usw. in das Ventil eindringt
