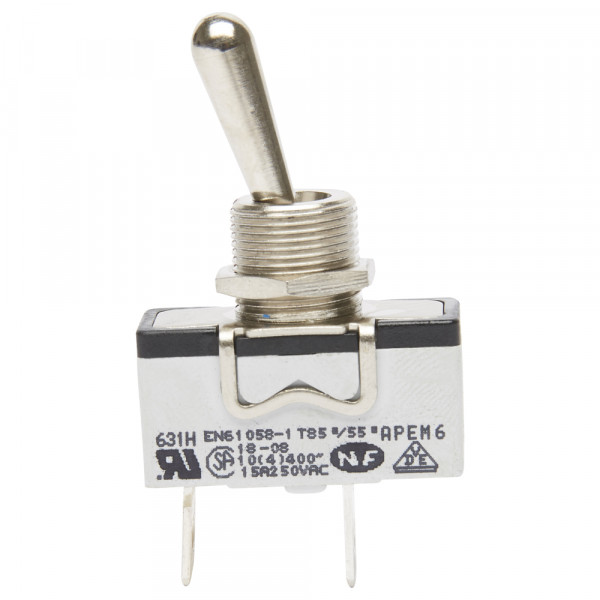

Schalter »rastend« 12V lose 1-2 / mit Metallhebel / M 12 x 1

raktáron

Tételszám: ETZXXX912366
Szállítási súly: 0,02 kg

Industrieller Hebelschalter... mehr

Menü bezárása

Industrieller Hebelschalter für hohe Ströme, mit Metallhebel.

Schalter sind elektrische Bauelemente, die in den verschiedensten Kreisläufen verbaut werden können. Dank der großen Auswahl finden sowohl Profis als auch Bastler das richtige Bauteil für ihren Einsatzzweck.

Typische Merkmale:
• Konstruktion: Um die mechanische Festigkeit der Anschlüsse zu erhöhen und um zusätzliche Wärmeentwicklung an den Übergangsstellen zu vermeiden, werden Kontakt und Anschluss aus einem Stück hergestellt. Die Silberkontakte sind auf die Kontaktträger elektrisch aufgeschweißt
• UL, CSA und NF-VDE nach EN 61058-1 zugelassen

Allgemeine Spezifikation:
• Anzugsdrehmoment: 1.50 Nm max.
• Frontplattenstärke: 4.5 mm (.177) max. zwischen 2 Muttern

Umgebungsbedingungen:
• Arbeitstemperatur : -20 °C bis +55 °C

Elektronische Spezifikationen:
• Stromspitze: 30A max. während 1/2 Sinus, 250V~
• Übergangswiderstand: 10 mΩ max. (Anfangswert)
• Isolationswiderstand: 1,000 MΩ min. bei 500 VDC
• Spannungsfestigkeit:
2,000 Veff. 50 Hz min. zwischen Anschlüssen
2,500 Veff. 50 Hz min. zwischen Anschlüssen und Masse
• Elektrische Lebensdauer mit Nennstrom: 10,000 Zyklen

Materialien:
• Gehäuse: Polyester UL94-V0
• Hebel:
- 600H: Messing, vernickelt
• Buchse: Messing, vernickelt
• Kontakte: Silber/Nickel Legierung

Rastungsfunktion:

Der Schalter oder Abschalter bleibt (gesperrt) in der neuen Position, nachdem die Last entfernt wurde.

Hinweis:

Bei vorgespannten Schaltern bezieht sich (ON) auf die Tast-Stellung

Schalter 12V (lose), beidseitig »rastend«

inkl. Gegenring und Mutter
(1 x U166 / 1 x U411)

Hebelstellung: 1-2
lose
12 V
Typ: 631H/2

Funktionsbelegung:
1 = Rastend
2 = Rastend
