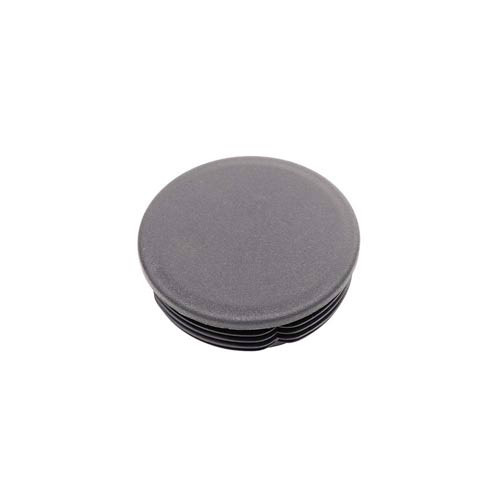

Verschlussstopfen für Rundrohr (Lamellenstopfen) Ø 30,0 mm / Wandstärke Rohr 1,0 - 2,0 mm
Szállítási idő 2 - 5 nap
- Tételszám: NKTXXX610341
- Szállítási súly: 0,00 kg
Verschlussstopfen für Rundrohr (Lamellenstopfen)
Ø 30,0 mm /... mehr
Verschlussstopfen für Rundrohr (Lamellenstopfen)
Ø 30,0 mm / Wandstärke Rohr: 1,5 bis 2,0 mm
Die Stopfen sind für den Einsatz in Rohren oder äquivalenten Bohrungen mit freien, den lichten Nennmaßen entsprechenden Durchgängen in mindestens Schaftlänge vorgesehen.
Produktionstechnisch bedingt kann ein Restanguss die Schaftlänge überragen.
Material und Ausführung des Schaftes stellen den Halt gegen Herausfallen und eine ausreichend leichtgängige Montage sicher.
Für die Verwendung als Gleiter (bedingte Scherfestigkeit) und für eine ausreichend leichtgängige Montage in Rohren größerer Wandstärken empfiehlt sich eine Anfasung des Rohrinnendurchmessers (ca. 0,3 - 0,5 x 60°)
Produktionstechnisch bedingt kann ein Restanguss die Schaftlänge überragen.
Material und Ausführung des Schaftes stellen den Halt gegen Herausfallen und eine ausreichend leichtgängige Montage sicher.
Für die Verwendung als Gleiter (bedingte Scherfestigkeit) und für eine ausreichend leichtgängige Montage in Rohren größerer Wandstärken empfiehlt sich eine Anfasung des Rohrinnendurchmessers (ca. 0,3 - 0,5 x 60°)
Maßangaben:
- Außen-Ø (D): 30,0 mm
- Deckelhöhe (H): 5,0 mm
- Lammellenabstand (Höhe; H1): 3,0 mm
- Höhe der Lamellen (ohne Deckel; L): 11,5 mm
- Lamellentiefe (t): 1,5-2,0 mm ist zugleich Wandstärke des Rohres: von 1,5 min. bis 2,0 max.
- Gesamthöhe: 16,5 mm
